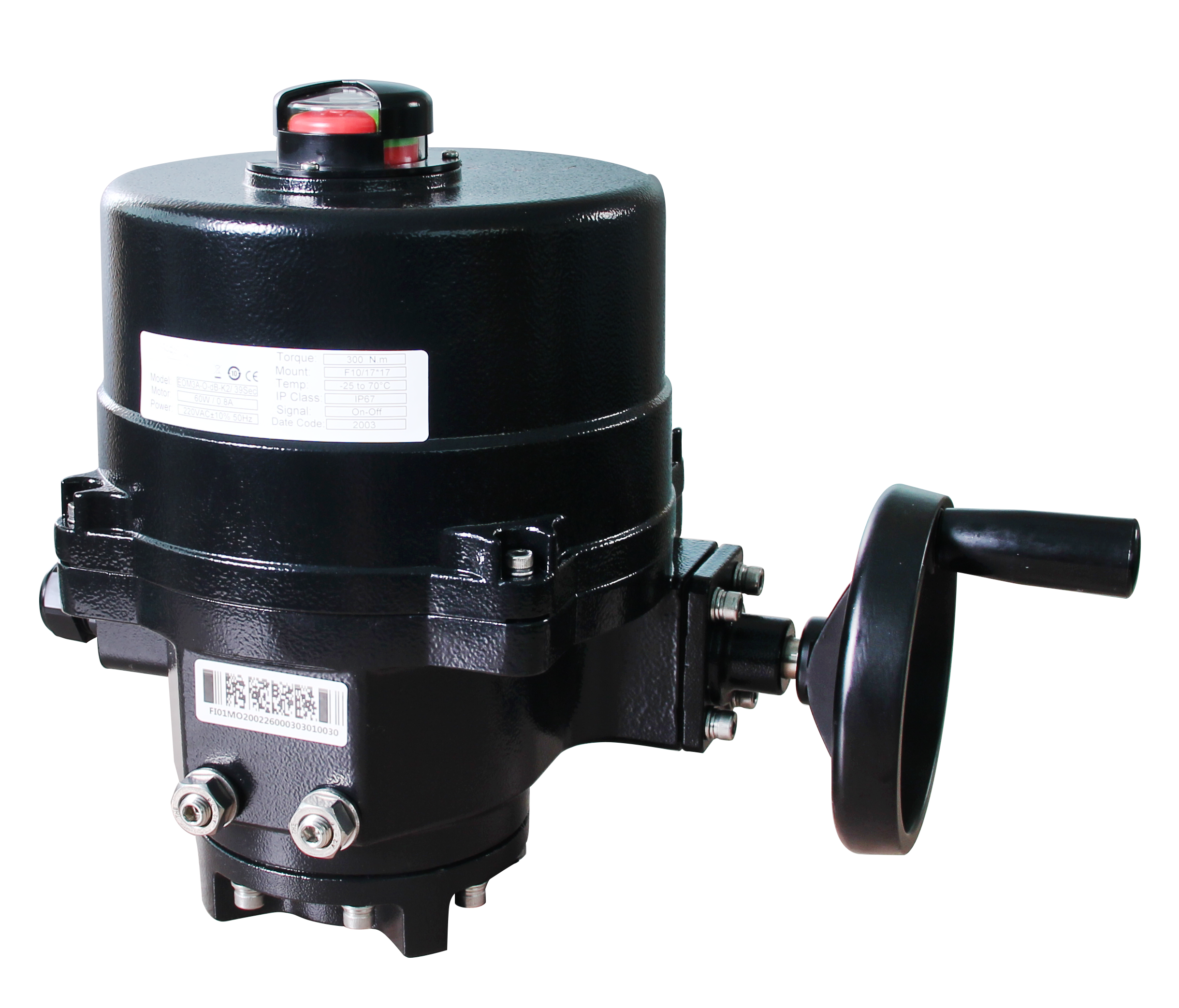

Электрический привод EOM2 – 9 базового типа

Краткое описание:

Электрический исполнительный механизм серии EOM имеет многоступенчатые редукторные шестерни, червячные колеса и другие механизмы, которые создают мощную вращающуюся силу, которая позволяет клапанному устройству вращаться на 90° по выходному валу. Он управляет открытием клапанов – бабочек, шаровых и крановых клапанов и других аналогичных клапанов. Интегрированный диапазон крутящего момента EOM 10 – 200000N.m, долговечный и надежный, стабильный ход, работа без сцепления, значительно повышает эффективность передачи.


Подробная информация о продукции

Маркировка продукции

Bидeo o продyкте

Пpеимушество

1

Гарантия: Два года
Защита от перегрузок: Если клапан заблокирован, питание автоматически выключается, чтобы предотвратить любое дополнительное повреждение клапана и исполнительного механизма.
Операционная безопасность: обмотка двигателя имеет переключатель управления температурой, который может определять температуру двигателя, чтобы предотвратить перегрев и обеспечить безопасную работу изоляционного двигателя класса F.
Защита от напряжения: Конструкция включает защиту от колебаний напряжения, включая высокий и низкий уровни.
Применяемые клапаны: Применяемые клапаны
Применяемые клапаны: Корпус из эпоксидной смолы спроектирован в соответствии со стандартом NEMA 4X и может быть окрашен в цвет, определенный клиентом.
Охрана входа: IP67 Стандартный, необязательный: IP68 (до 7 метров в длину; до 72 часов)
Класс противопожарной защиты: В ряде случаев высокотемпературная оболочка обеспечивает противопожарную защиту и отвечает требованиям.

CтандартнаЯ специсрикациЯ

Собственные материалы учреждений - исполнителей Алюминиевый сплав
Режим управления Режим управления
Диапазон крутящих моментов 100 - 2300Н. М
Время выполнения 19 - 47 секунд
Применимое напряжение 1 phase:AC/DC24V / AC110V / AC220V / AC230V /AC240V3 phase:AC220V-550V

DC24V

Температура окружающей среды - 25°C... 70 °C; Вариант: - 40°C... 60°C
Класс сейсмостойкости JB/T8219
Уровень шума Менее 75 дБ в 1 м
Охрана входа IP67, необязательно: IP68 (до 7 м; до 72 ч)
Размер соединения ИСО 5211
Электрические спецификации Класс F, тепловой протектор с температурой до + 135 °C (+ 275°F); Альтернативный вариант: уровень H
Режим работы Тип переключателя: S2 - 15 минут, при запуске не более 600 раз в час необязательно: 1200 раз в час
Тип сигнала включения/выключения Входной сигнал: входной контроль AC/DC 24 или входной контроль AC 110/220v
Сигнал обратной связи: 1.Закрыть контакт клапана
2.Открыть контакт клапана
3.Дополнительно: Сигнальный контакт момента закрытия Местные/дистанционные контакты
Встроенный контакт неисправности 4 ~ 20 мА для отправки.
Сигнал неисправности: Встроенная сигнализация неисправности; Перегрев двигателя; Дополнительно: Контакт защиты от пониженного тока
Модулирующий тип сигнала Входной сигнал: 4-20мА; 0-10В; 2-10В
Входной импеданс: 250Ω(4-20mA)
Выходной сигнал: 4-20мА; 0-10В; 2-10В
Выходной импеданс: ≤750Ω(4-20mA); Повторяемость и линейность в пределах ±1% от полного хода клапана
Реверс сигнала: поддержка
Настройка режима сигнала потери: Поддержка
Мертвая зона: ≤2.5%
Индикация 3D индикатор открытия
Другие функции 1.коррекция фазы (только 3-фазное питание)
2.защита крутящего момента
3.Защита двигателя от перегрева
4.Влагостойкие нагреватели (устройство защиты от влаги)

Параметры производительности
